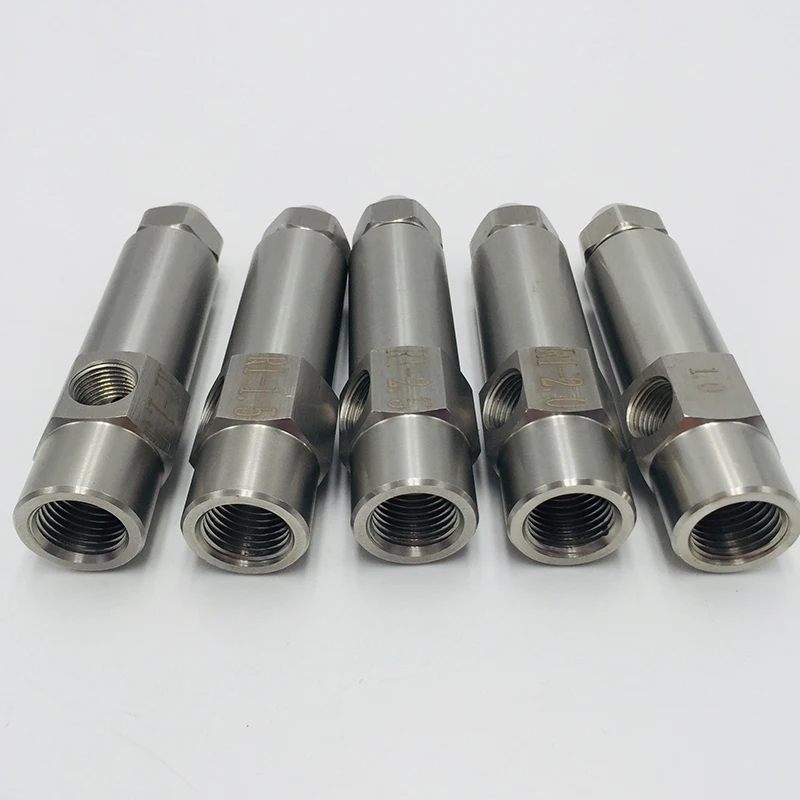

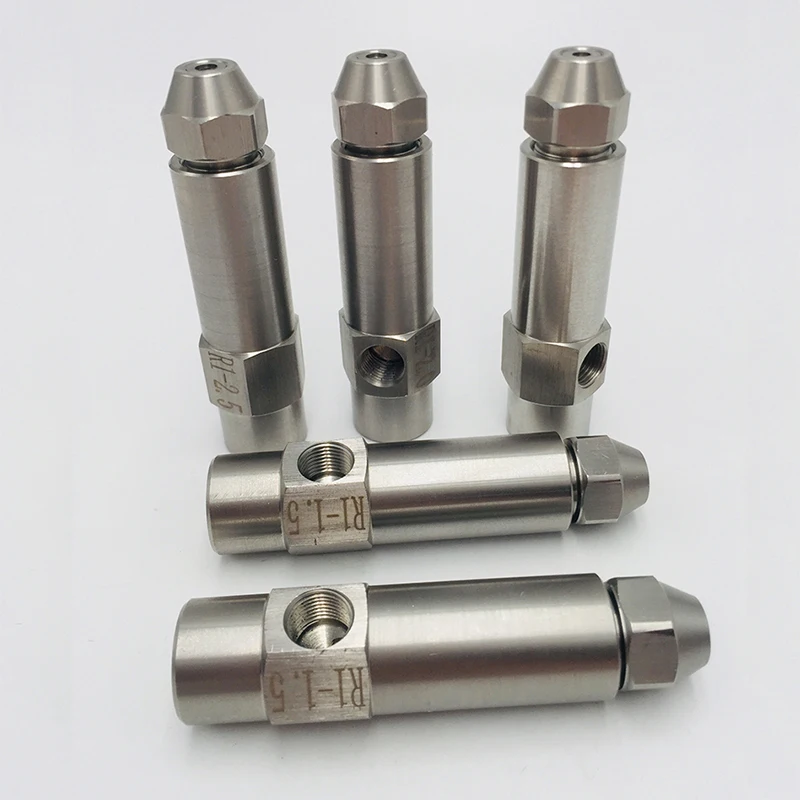

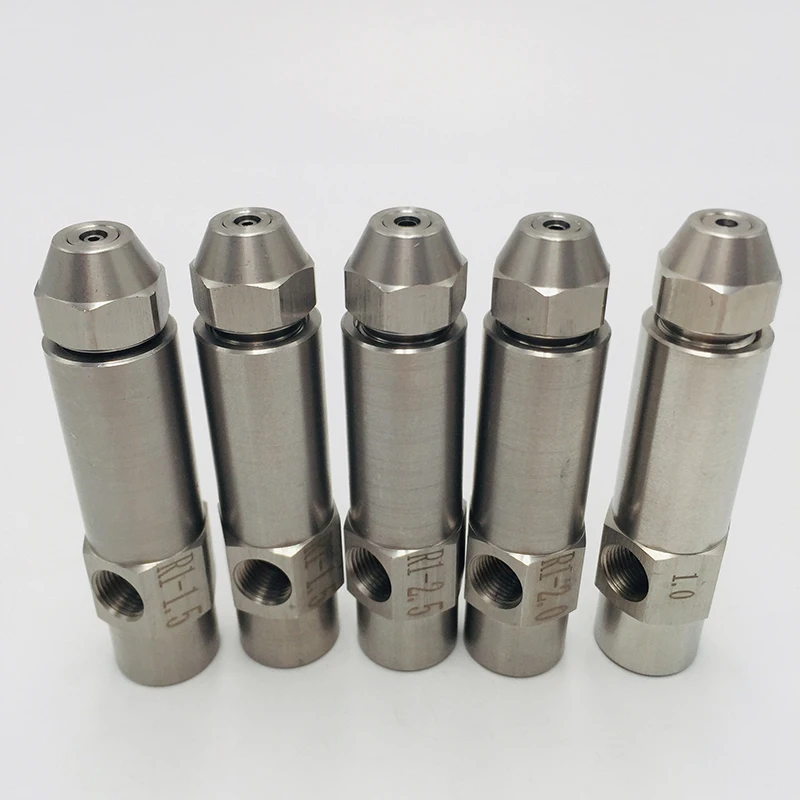

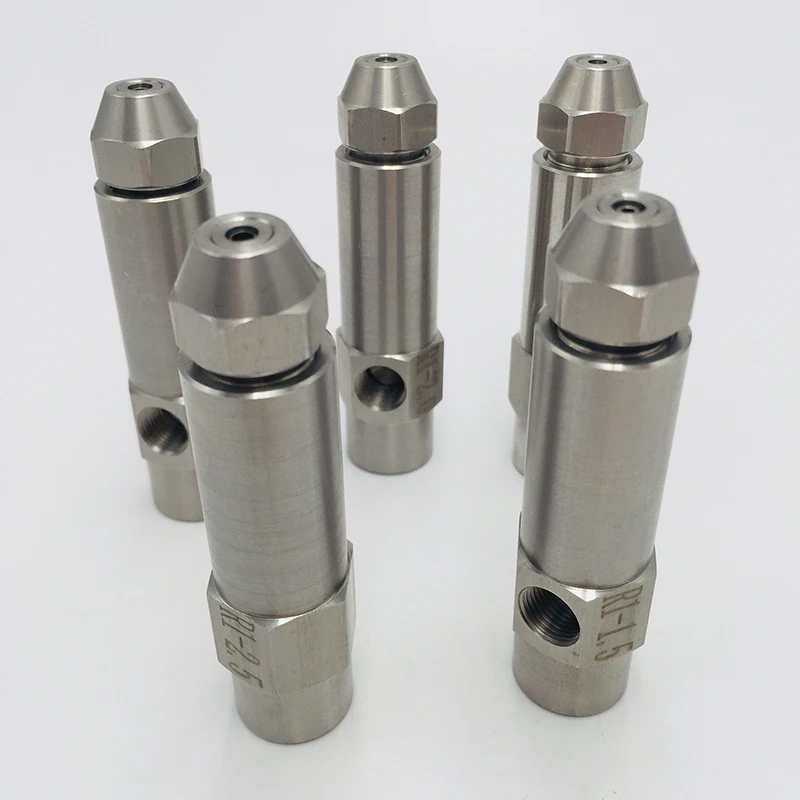

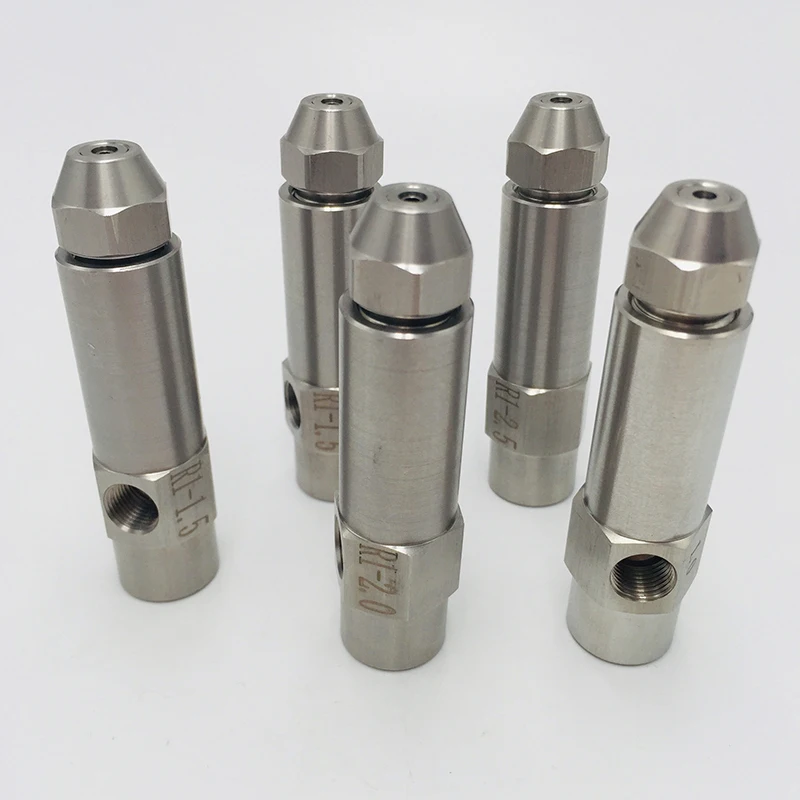

Форсунка для горелки отработанного масла распыления воздуха топливная форсунка

Форсунка для горелки отработанного масла распыления воздуха топливная форсунка

Подробная информация о продукте:

Общая длина: 78 мм

Материал: нержавеющая сталь

Воздухозаборник: 1/4 ", пожалуйста, вставьте шланг с Φ6 мм или 8 мм

Вход газа/масла: 1/8 ", пожалуйста, вставьте шланг с Φ6 мм или 8 мм

Диаметр отверстия: 0,5 мм 0,8 мм 1,0 мм 1,5 мм 2,0 мм 2,5 мм 3,0 мм 3,5 мм 4,0 мм

 Размер насадки: 9/16"

Особенности:

 · Использование сжатого воздуха для завивки внутри трубок и смешивания удара распыленных капель.

 · Может производить крошечные микрочастицы размером с частицы тумана при низком давлении и условиях низкого объема.

 · Может управлять потоком воздуха и давлением для регулировки потока распыления, угла и размера гранулярности.

 · Так как поток жидкости сопла большой, он имеет хороший эффект против засорения.

 · В тяжелом масле, горелке отработанного масла, масле и другой вязкости применения жидкого распыления эффект очень хорош.

 · Диапазон рабочего давления 0-10/кг/см2, различная пропускная способность требует разного фильтра экрана

        Пропускная способность диапазон 1,5-1,7 л/ч, нуждается в 45um экрана фильтра для масла

Диапазон емкости потока составляет 1,89-3,78 л/ч, нужен экран масляного фильтра 75um

Диапазон пропускной способности составляет 4,76-5,10 л/ч, нужен экран масляного фильтра 125um

Диапазон емкости потока составляет 5,68-41,64 л/ч, нужен масляный фильтр 140um

Пропускная способность более 45.42л/ч, нет необходимости в экране масляного фильтра

 Рабочее давление 3 бар:

0,5 мм диаметр, жидкой воды поток 4 л/ч;

0,8 мм диаметр, жидкой воды расхода составляет 6 л/ч;

1,0 мм диаметр, жидкой воды расхода составляет 8 л/ч;

1,5 мм диаметр, жидкой воды поток 11L/ч;

2,0 мм диаметр, жидкой воды поток 14L/ч;

2,5 мм диаметр, жидкой воды поток 17L/ч;

3,0 мм диаметр, жидкой воды поток 20L/ч;

3,5 мм диаметр, жидкой воды поток 23L/ч;

4,0 мм диаметр, жидкой воды поток 26L/ч;

Высота сифона составляет 30 см, а угол распыления-15-45 градусов.

Пожалуйста, обратите внимание, что приведенные выше данные основаны на воде для справки

Тест:

Обычно рабочее давление составляет 3 бар, для версии 1,00 мм жидкие отходы-10л/ч. Для версии 2,0 мм жидкие отходы-19л/ч. Для версии 3,0 мм жидкие отходы составляют 28Л/ч. Допустимая емкость составляет ± 10%. Высота сифона составляет 30 см, а угол распыления-45 градусов.

 Пожалуйста, обратите внимание, что приведенные выше данные основаны на воде для справки, если вы используете другую жидкость, вы можете рассчитать ее пропорцией плотности.

Установка:

 Воздушный компрессор должен быть способен обеспечить не менее 10% больше воздуха, чем указанные значения. Все соединения с топливом и авиакомпанией должны быть плотными. Любые утечки, особенно в топливной линии, окажут отрицательное влияние на характеристики подъема.

 Сопло будет течь в горизонтальном или вертикальном положении. Расстояние Подъема Вертикального сопла измеряется от уровня жидкости до конца (лицевой стороны) сопла. Расстояние подъема для горизонтального крепления отображается на монтажном чертеже.

Если применение сгорания не позволяет использовать устройство постоянного уровня, отличные характеристики распыления могут быть получены с помощью топливного дозирующего насоса и воздушного компрессора. Также возможно управление соплом в замкнутой системе под давлением с использованием воздушного давления для подъема и распыления топлива.
