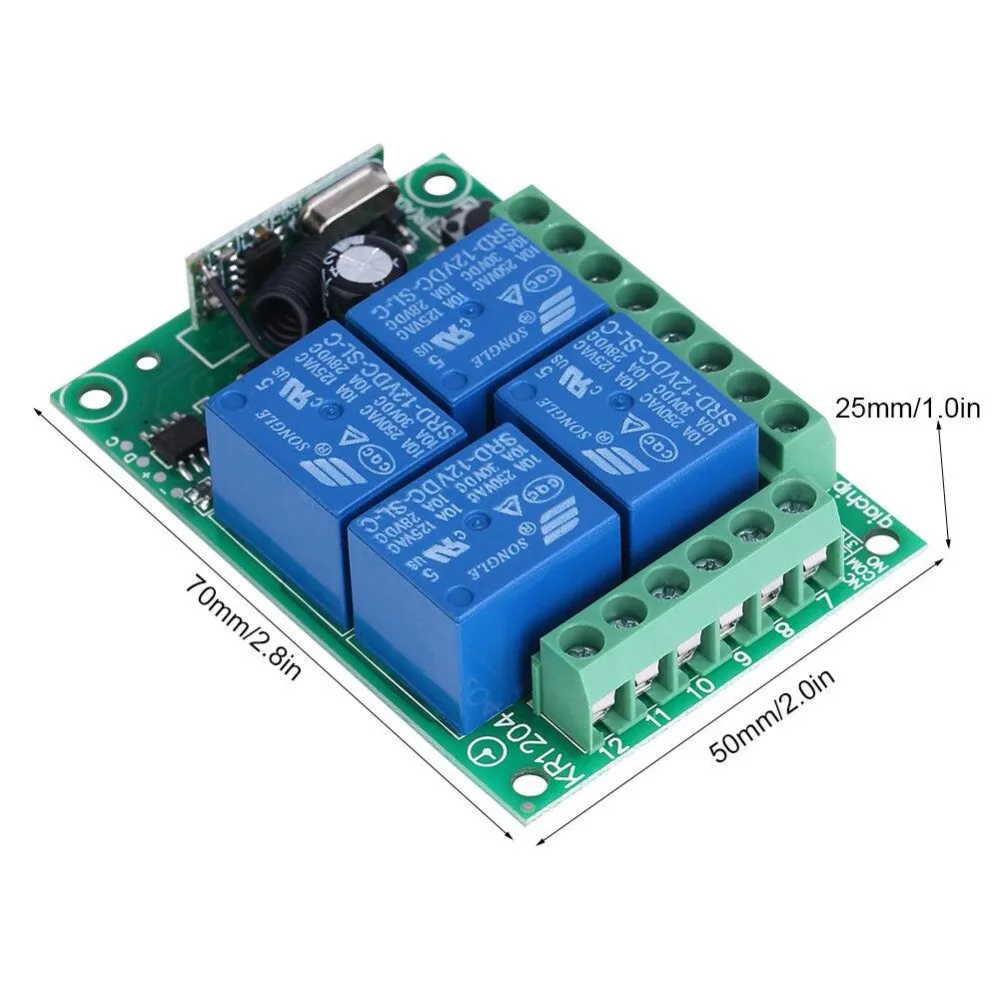

QIACHIP 433 мГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH релейный ресивер модуль для 1527 обучающего кода 433 мГц

Здравствуйте! Спасибо большое за просмотр нашей товары, если у вас есть вопросы, отправьте мне сообщение, Я рада быть на вашей службе

Гаджет-4 канала беспроводной переключатель управления панели, который поставляется с сверхсильной функцией и приносит вам большое удобство в вашей повседневной жизни. Он поддерживает удаленно и беспроводно управлять вашимДвери затвора, гаражные двери и другие телекомандное оборудованиеВ пределах 50 м (свободное пространство). Кроме того, он поддерживает несколько рабочих режимов, таких как, моментальный, тумблерный и фиксирующий режим. Привнося вам новый опыт дистанционного управления, вы не можете пропустить его.

Особенности:

* Поддержка нескольких рабочих режимов: моментальный, тумблер и режим фиксации.
* Поддержка Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).
* Поддержка хранения количества дистанционного управления: 25 шт.. (Примечание: В системе можно только хранить 25 шт. дистанционного управления, если пульт получает более 25 шт., начальный пульт дистанционного управления будет утерян).
* Режим работы RF: Супергетеродинный прием (режим модуляции: Спросите).
* Идеально подходит для дистанционного управления дверью затвора, гаражной двери, электроприводом ворот и другого телекомандного оборудования.

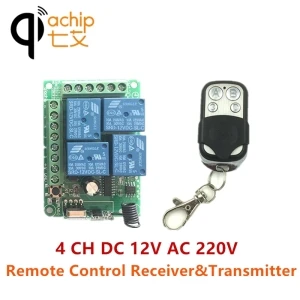

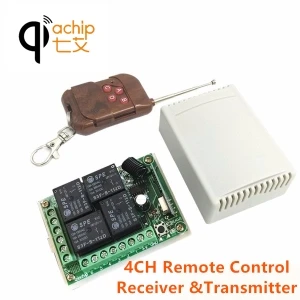

Работать идеально с нашим передатчиком

(Нажмите на картинку, чтобы купить)

Приемник Параметры

• Рабочая Напряжение: DC12V
• Ток покоя: 5mA
• Рабочая частота: 433 мГц
• Приемка чувствительности:-104dBm
• Функция опции: моментальная/тогл/защелка
• Режим модуляции: ASK
• Соответствующий режим: Интеллектуальный код обучения
• Режим выходного сигнала: сухой контакт/напряжение выходного сигнала
• Основа: Да
• Рабочая температура:-30 ~ + 80
• Размер печатной платы: 68,2x48,2 (mm)

• + V-положительный полюсный вход
• GND-отрицательный полюсный вход
• 1-кc1 нормальное закрытое реле (NC)
• 2-CC1-общее реле (кОм)
• 3-кc1 нормальное открытое реле (нет)
• 4-KC3 нормальные закрытые реле (NC)
• 5-cc3-общее реле (кОм)
• 6-KC3 нормальные открытые реле (нет)
• 7-кc2 нормальные закрытые реле (NC)
• 8-кc2 частый эстафета (кОм)
• 9-кc2 нормальное открытое реле (нет)
• 10-KC4 нормальные закрытые реле (NC)
• 11-KC4-общее реле (кОм)
• 12-KC4 нормальное открытое реле (нет)

Инструкция

Как использовать:

Смотреть видео будет легко понять.

Режимы работы Пояснение:

1. моментальная/пробежка: Нажмите и удерживайте-> на; выпуск-> Off

• Сохраняйте нажатие одной кнопки, соответствующий канал работает/на;
• Расслабьте ваш палец остановите/выключите.
• (4 канальный переключатель (приемник) нужно 4 кнопки дистанционного управления (передатчик)

2. тогл/самозамок: нажмите-> на; Нажмите снова-> Off

• Нажмите одну кнопку на один раз, соответствующий канал работает/на;
• Нажмите одну и ту же кнопку опять же остановите/выключите.
• (4 канальный переключатель (приёмник) нужен 4 кнопки дистанционного управления (передатчик).

3. защелка/межзамок: пресс-> на; нажмите другую кнопку-> Off

• Нажмите одну кнопку на один раз, соответствующий канал работает/на;
• Нажмите еще одну кнопку-Остановите/выключите (в то же время, другой соответствующий канал работает).
• (4 канальный переключатель (приёмник) нужен 4 кнопки дистанционного управления (передатчик).

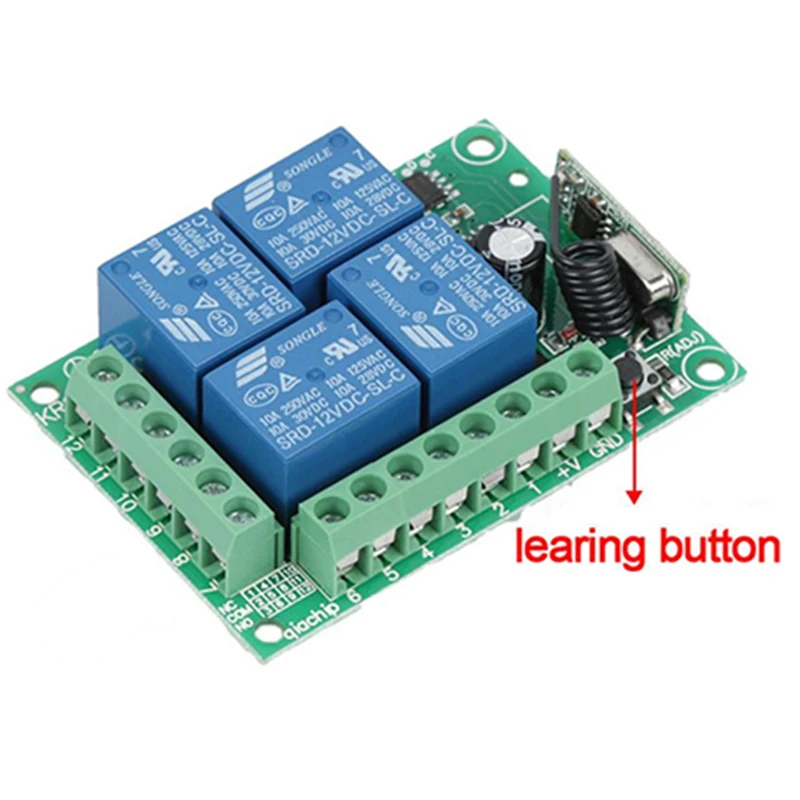

Настройка режима работы:

1.Кратковременный режим: Нажатие один раз Кнопка обучения клавиши на приемнике плата (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнал три раза по светодио дный ному Индикатору пульта ДУ сообщает о настройке моментального режима успешно.

2.Переключить режим: Нажатие два раза кнопки обучения клавиши на приемнике плата (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью светодио дный ного индикатора дистанционного управления сообщает о настройке режима переключения

3.Тактный режим: Нажатие три раза кнопки обучения клавиши на приемнике плата (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите кнопку "Первая кнопка", перейдите на вторую удаленную кнопку, сигнал три раза по удаленному светодиодсветодио дный ному Индикатору сообщает о настройке режима фиксации успешно (первая кнопка стойки для на, вторая кнопка стойки) .

4.2ч минутный + 2CH тогл: Нажатие четыре раза кнопки обучения клавиши на приемнике платы (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью светодио дный-индикатора remote сообщает о настройке успешно.

5.2CH мгновенный + 2CH заперт: Нажатие пять раз кнопки обучения клавиши на приемнике платы (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью светодио дный-индикатора remote сообщает о настройке успешно.

6.2CH тогл + 2ч заперт: Нажатие шесть раз кнопки обучения клавиши на приемнике платы (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью светодио дный-индикатора remote сообщает о настройке успешно.

7.2CH Latching + 2CH заперт: Нажатие 7 раз кнопки ключа обучения на приемнике платы (светодио дный индикатор на приемнике плата будет сигнализировать одновременно ), затем нажмите любую из удаленной кнопки, сигнализатор трех раз с помощью светодио дный-индикатора remote сообщает о настройке успешно.

8.Удаление существующих данных дистанционного управления: Нажатие 8 раз Кнопка обучения клавиши на плате приемника, светодиодный светодио дный индикатор на приемной плате будет прошить восемь раз, существующие пульты удаляются успешно.

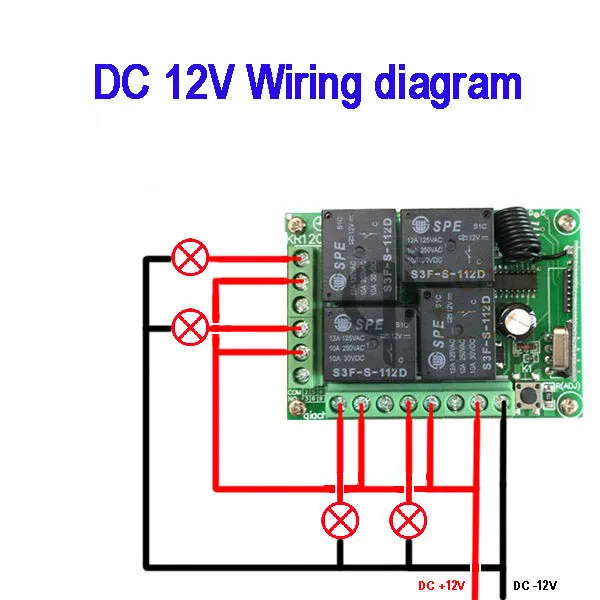

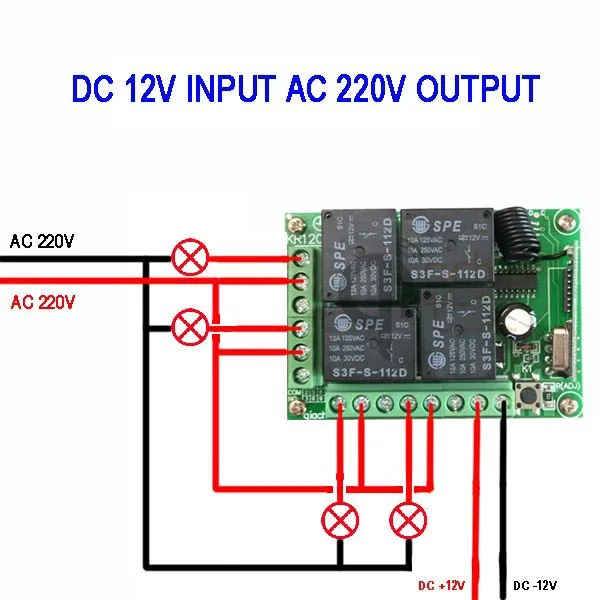

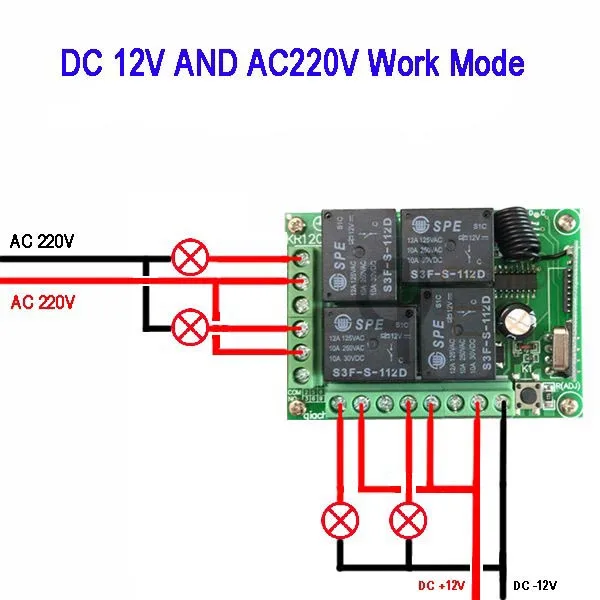

Схема
