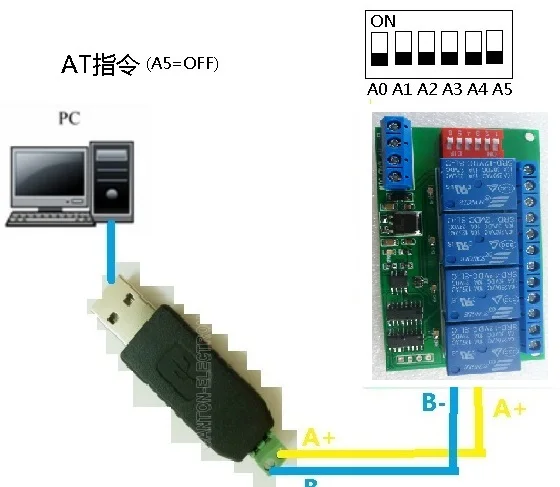

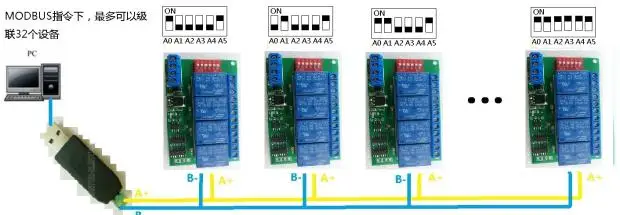

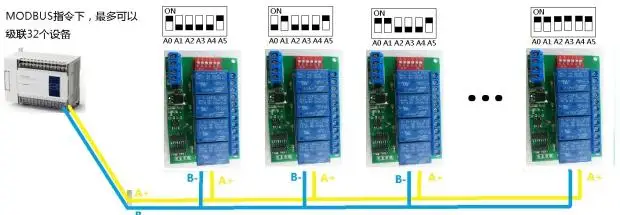

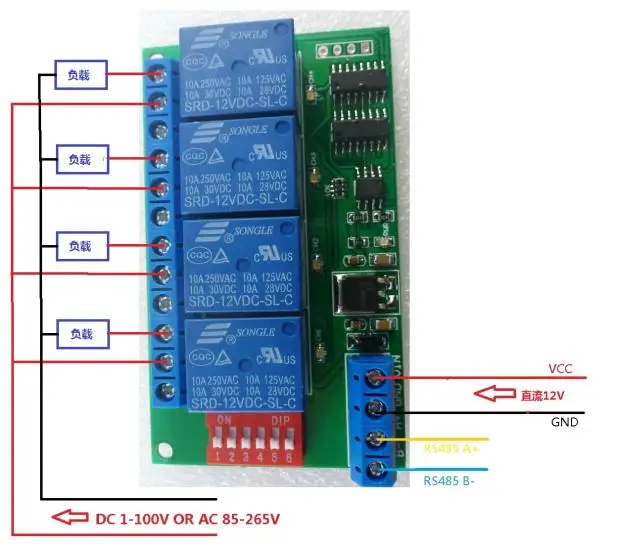

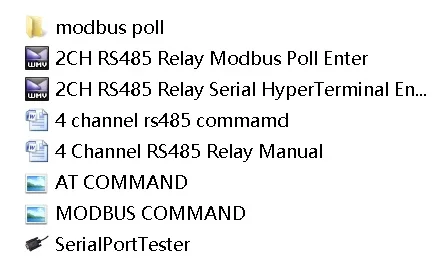

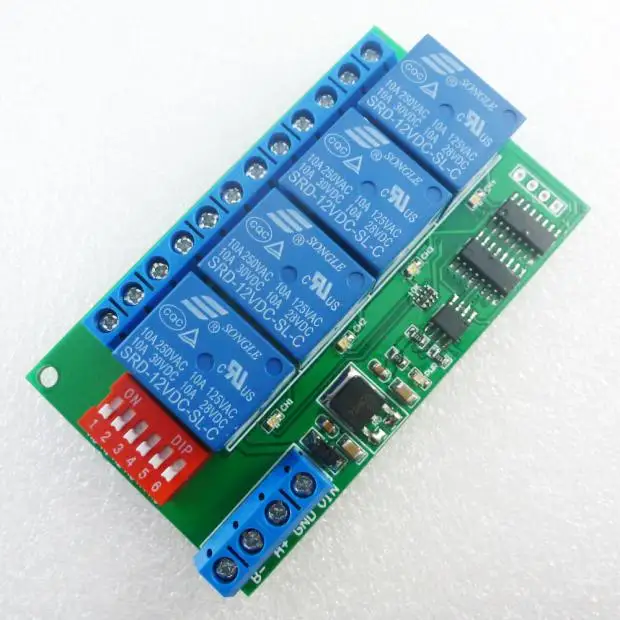

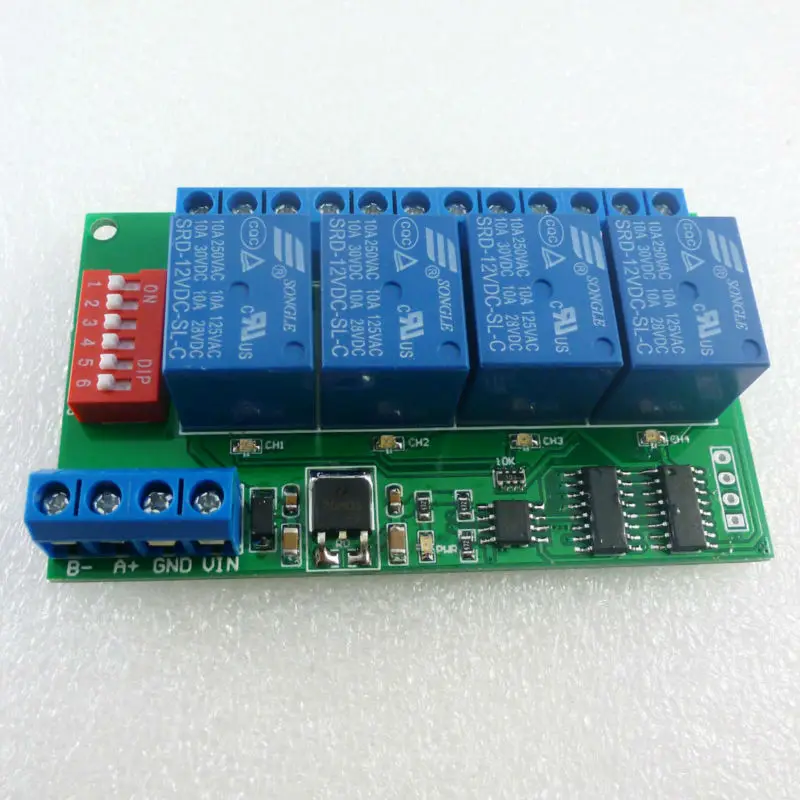

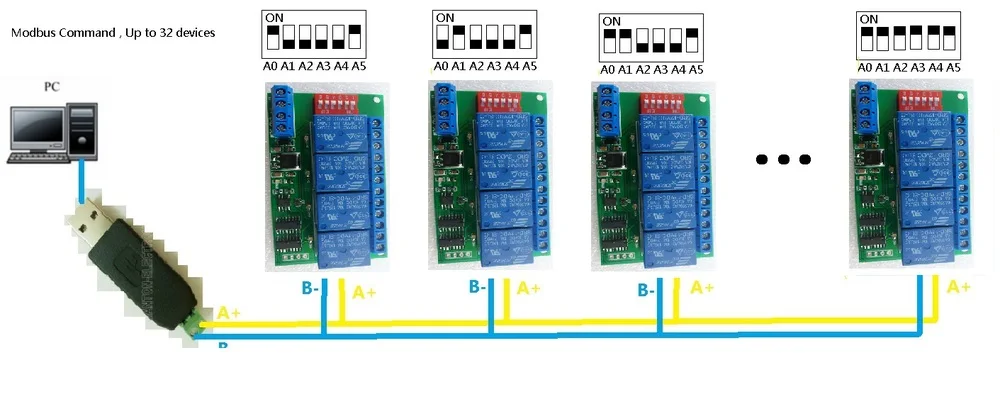

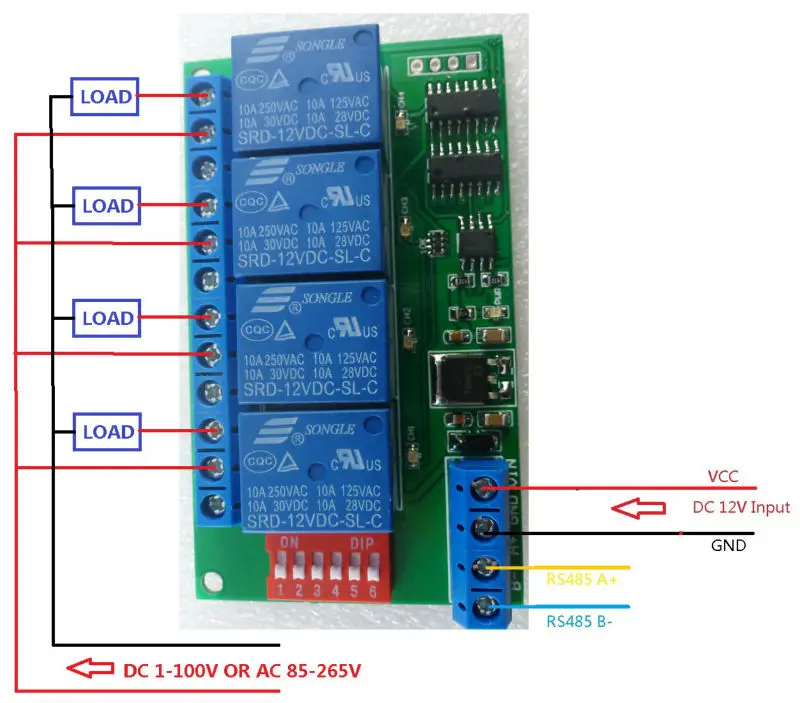

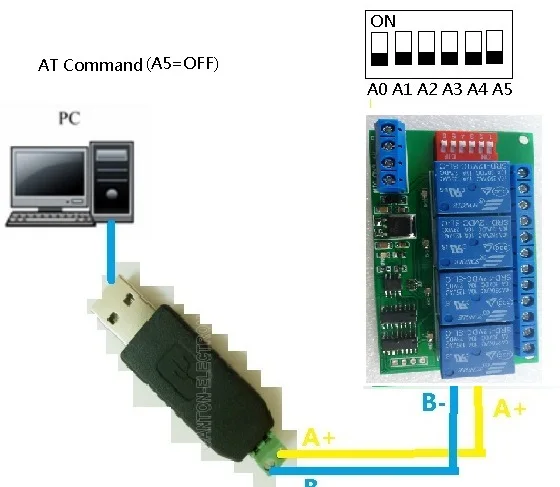

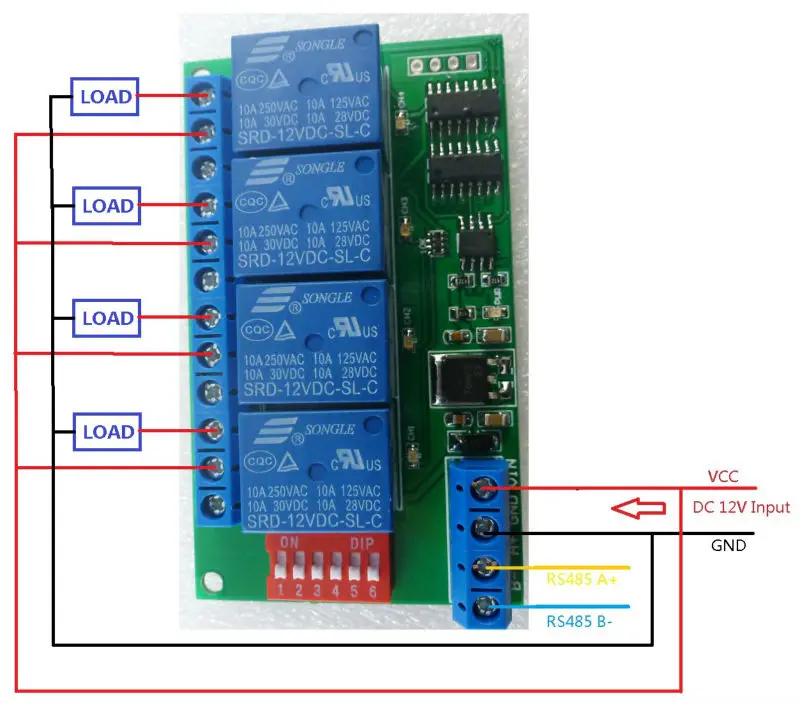

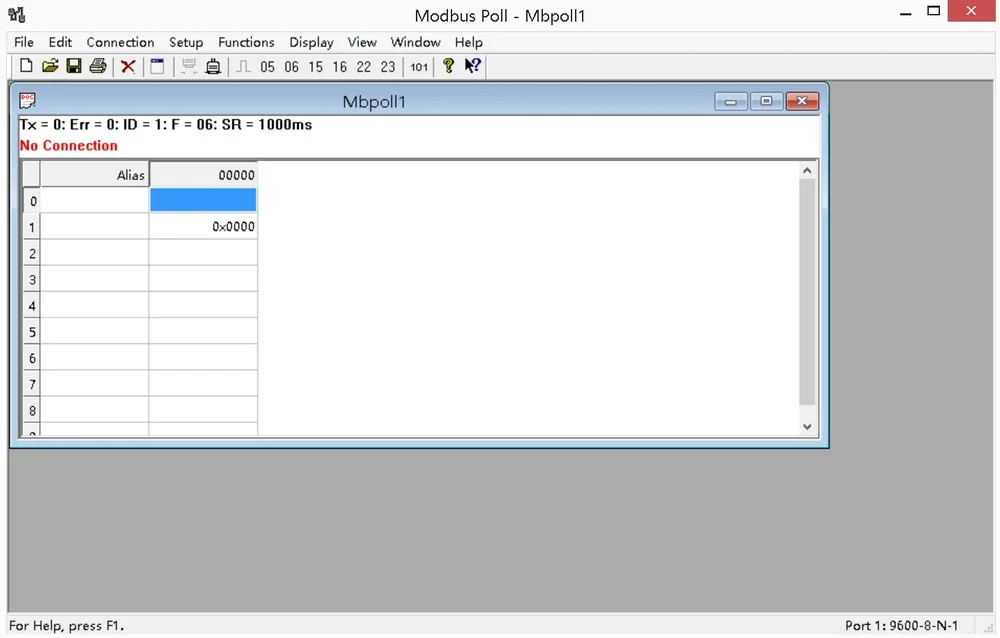

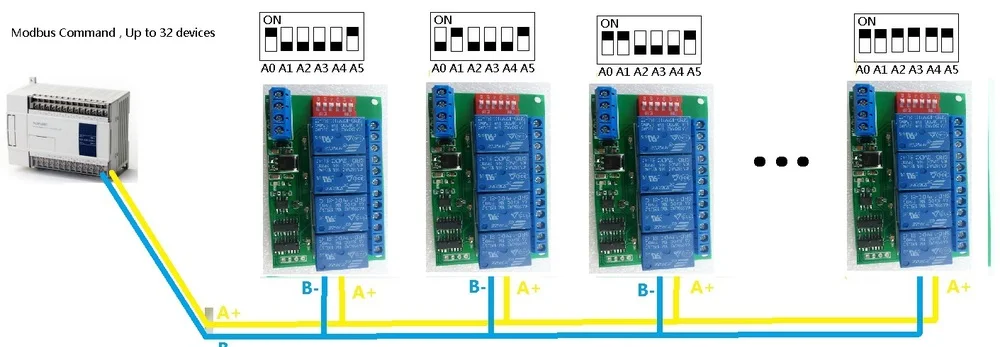

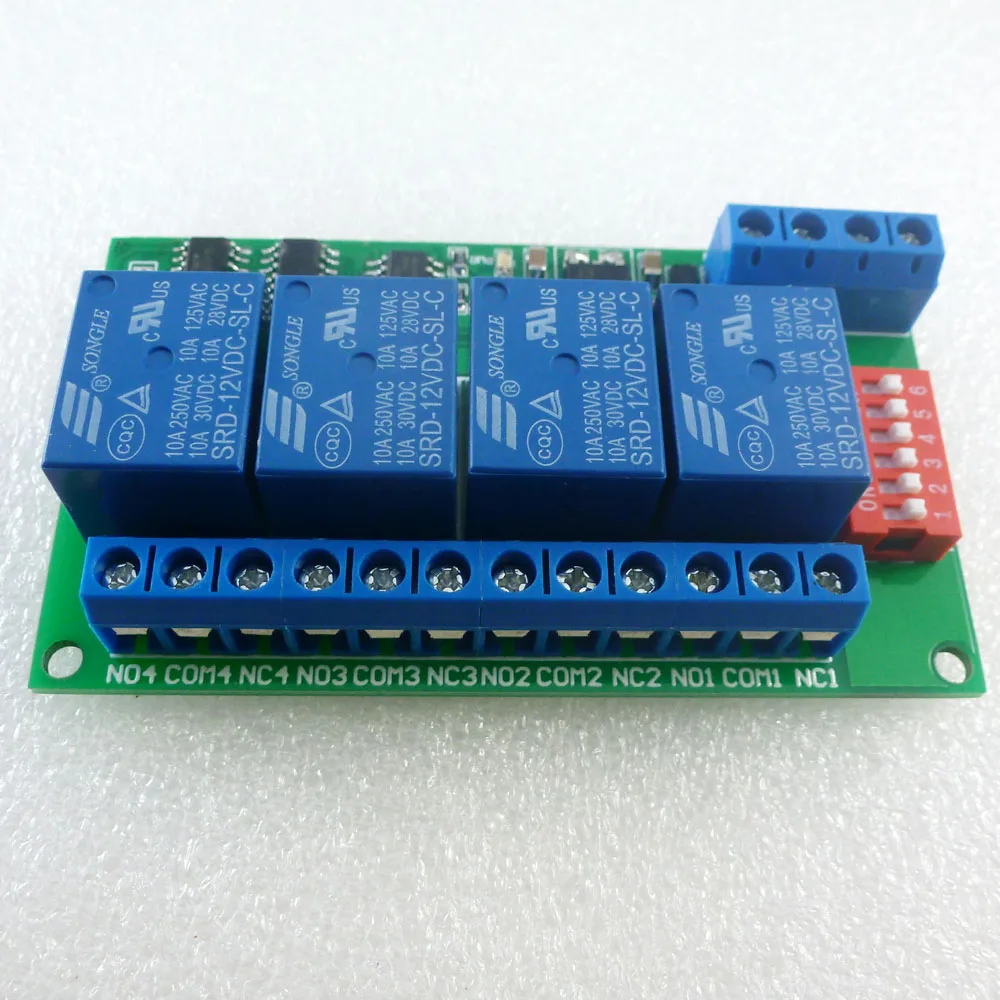

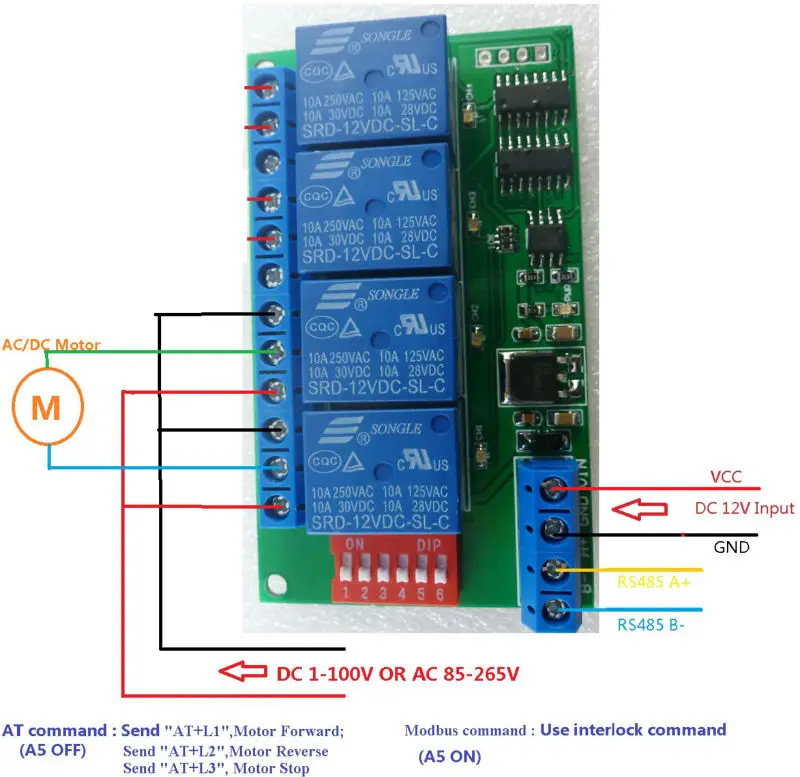

Описание продукта:Типичные области применения:Автоматизированная промышленности ПЛКУмный дом, домашняя Автоматизация, умный дом;Система идентификации;PTZ камераУправлениеДвигатель FW & BW 1 в командном режиме (A5 = OFF), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд![aeProduct.getSubject()]() 2 режима команды MODBUS (A5 = ON), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса![aeProduct.getSubject()]() ![aeProduct.getSubject()]() Тестовое программное обеспечение (мы предлагаем демонстрационное видео):Последовательный гипертерминал: Modbus опрос Название продукта:4CH 12 V Modbus RTU PC UART RS485 релейная плата для PLC лампы LED PTZ управление камерой Номер модуля: CE035 Пакет включен:(1 шт.);DC 12 V 4Ch RS485 Modbus AT command релейная плата![aeProduct.getSubject()]() Описание: 1: источник питания 12 В постоянного тока (диапазон напряжения 9-13 в)2: ток в режиме ожидания (все реле закрыты) 11-13 мА, 1 открытое реле 44 мА, 2 открытых реле 77 мА, 3 открытых реле 110 мА, 4 открытых реле 140 мА3: "открыть" "закрыть" "мгновенный" "самоблокирующийся" интерлок "" задержка "6 команд4: два режима управления инструкциями: команда AT и команда MODBUS5: по команде AT максимальная задержка составляет 9999 секундПод командой MODBUS максимальная задержка составляет 255 секунд6 AT команды могут быть сделаны последовательный гипертерминал (серийный помощник) вход;Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным помощником) или входом «Modbus Poll»;7 в режиме команды MODBUS, он может поддерживать до 32 устройств параллельно8 Размер: 80*47*19,5 мм9 Вес: 57 г10 Максимальная нагрузка: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC Предоставьте следующую информацию: Нажмите здесь для получения дополнительной Подробной инструкцииСхема подключения: 1 схема управления 12 В постоянного тока, схема проводки ниже. «Нагрузка» может быть камерой, светодиодными лампами, вентиляторами, двигателями и другим оборудованием постоянного тока 12 В 2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодными огнями, вентиляторами, моторами, флуоресцентными огнями, солнечными водонагревателями и другим оборудованием переменного тока постоянного тока![aeProduct.getSubject()]() 3 DC 1-100 V или AC 85-265 V схема управления, схема проводки ниже (Примечание: Если не DC 12 V нагрузки, нужен другой DC 12 V источник питания). «Нагрузка» может быть машинным инструментом, ЧПУ, 3d-принтером, светодиодными лампами, вентиляторами, двигателями и другим оборудованием переменного тока постоянного тока![aeProduct.getSubject()]() ![aeProduct.getSubject()]() |
